5. Rozdzielczość

Na osi poziomej wykresu umieściliśmy przysłony, a na osi pionowej pary linii na milimetr. Za przyzwoite wyniki uznajemy te powyżej 20 lp/mm po standaryzacji matrycy APS-C do pełnej klatki.

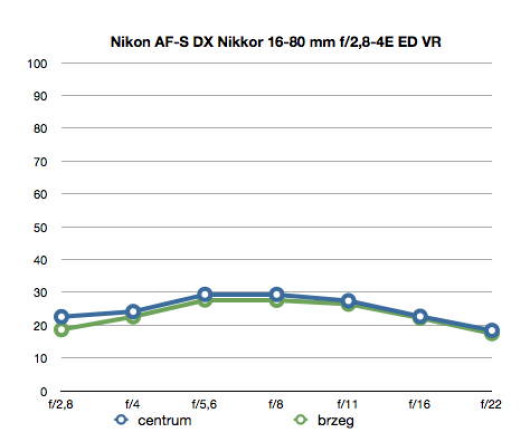

Jak możemy zauważyć na poniższym wykresie funkcji MTF50, podczas fotografowania z wykorzystaniem ogniskowej 16 mm oraz przy zapisie zdjęć w postaci plików RAW, rozdzielczość w centrum i na brzegach kadru będzie niemal taka sama (brak zauważalnych dysproporcji między liniami wykresu), choć brzegi będą oferować nieznacznie mniejszą jakość obrazu.

W centrum kadru najwyższy rezultat rozdzielczości otrzymamy na przysłonie f/5.6 (29.37 lp/mm). Z kolei optymalna jakość obrazu utrzyma się od wspomnianej przysłony f/5.6 do f/11. Najniższy wynik odnotujemy na najbardziej domkniętej przysłonie f/22, gdzie rozdzielczość wyniesie 18.39 lp/mm. Natomiast fotografowanie na f/2.8 oferować będzie jakość obrazu wynoszącą 22.57 lp/mm.

Charakterystyka funkcji MTF 50 dla brzegów kadru jest niemalże taka sama - linie wykresu nachodzą się na siebie. Tak więc, najlepszą jakość obrazu wynoszącą 27.38 lp/mm zanotujemy na f/5.6. Najsłabiej wypadnie przysłona f/22 (17.45 lp/mm) oraz f/2.8, gdzie jakość obrazu wyniesie 18.66 lp/mm. Natomiast optymalna rozdzielczość będzie się utrzymywać pomiędzy f/5.6-f/11.

Rozdzielczość obrazu w praktyce - ogniskowa 16 mm

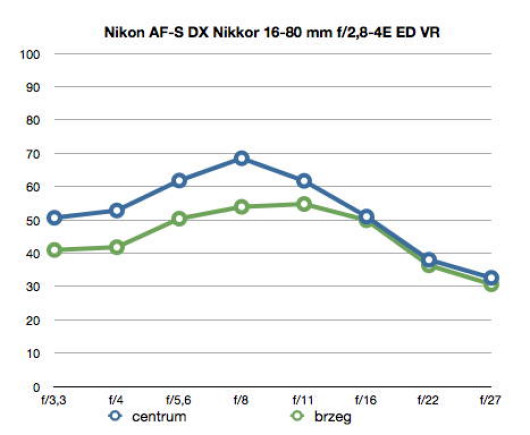

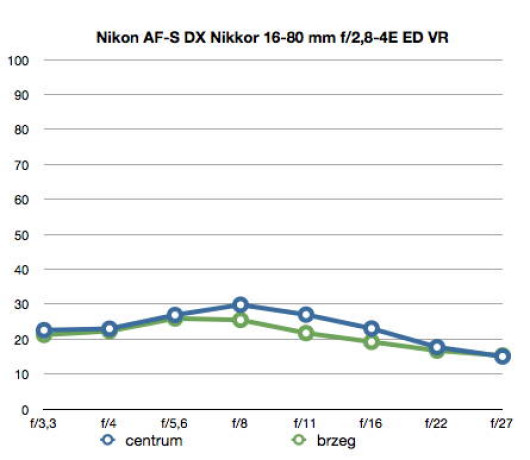

Zmiana ogniskowej na 35 mm będzie skutkować także zmianą charakterystyki wykresu funkcji MTF50 dla plików RAW. Na wygenerowanym wykresie zauważymy już dysproporcje rozdzielczości pomiędzy środkiem a brzegami planu fotograficznego.

Najwyższą jakość obrazu w centrum kadru dla ogniskowej 35 mm zaobserwujemy na przysłonie f/8 - rozdzielczość wyniesie 29.84 lp/mm. Z kolei najsłabiej zaprezentuje się f/27 - 15.31 lp/mm. Optymalna jakość utrzyma się w przedziale f/5.6-f/11. Najszerzej otwarta przysłona dla ogniskowej 35 mm to f/3.3. Podczas fotografowania z jej użyciem rozdzielczość zatrzyma się na poziomie 22.57 lp/mm.

Sytuacja na brzegach kadru jest już zgoła odmienna. Najwyższy rezultat rozdzielczości osiągniemy na f/5.6 (25.92 lp/mm). Korzystny wynik utrzyma się także pomiędzy f/3.3 (21.22 lp/mm) a f/11 (21.74). Najsłabiej wypadnie przysłona f/27, gdzie wartość rozdzielczości wyniesie 15.05 lp/mm.

Rozdzielczość obrazu w praktyce - ogniskowa 35 mm

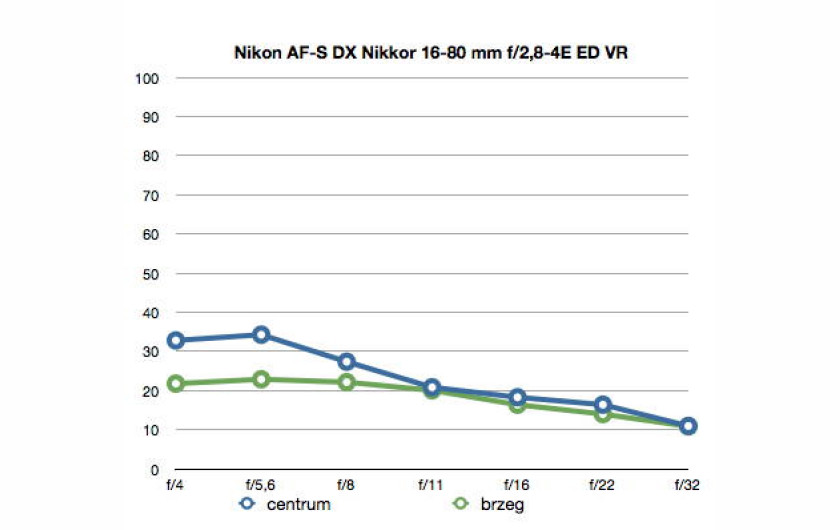

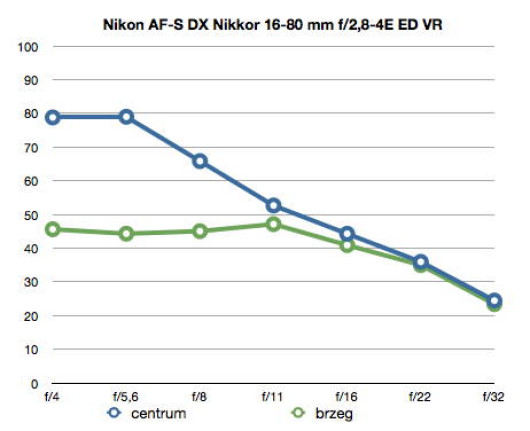

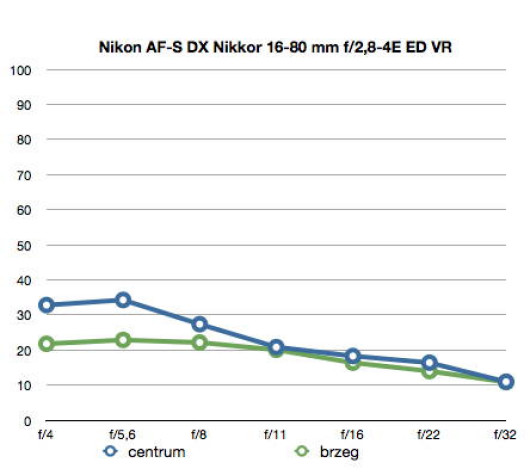

W momencie fotografowania na ogniskowej 80 mm na wygenerowanym wykresie funkcji MTF50 dla formatu RAW zauważymy już znaczne rozbieżności pomiędzy centrum a brzegami kadry. Wystąpią one jednak na szerzej otwartych przysłonach. Od f/11 wykresy linie wykresu będą do siebie podobne.

W centrum planu fotograficznego odnotujemy najlepszą rozdzielczość na f/5.6 - 34.28 lp/mm. Domykanie przysłony będzie skutkować sukcesywną utratą jakości obrazu. W konsekwencji wybranie zbyt dużej przysłony (mały otwór np. f/32) może powodować zmniejszeniem ostrości obrazu (rozmywanie krawędzi wszystkich obiektów na zdjęciu). Takie zjawisko nazywamy dyfrakcją. W związku z tym najmniejszą wartość rozdzielczości osiągniemy na najmniejszej przysłonie f/32 - 10.97 lp/mm.

Podobnie prezentuje się sytuacja na brzegach kadru. Tam też najsłabiej zaprezentuje się f/32 - 10.87 lp/mm. Z kolei między f/4 a f/8 odnotujemy najlepszą jakość obrazu, która będzie rzędu 21.79-22.89 lp/mm.

Rozdzielczość obrazu w praktyce - ogniskowa 80 mm

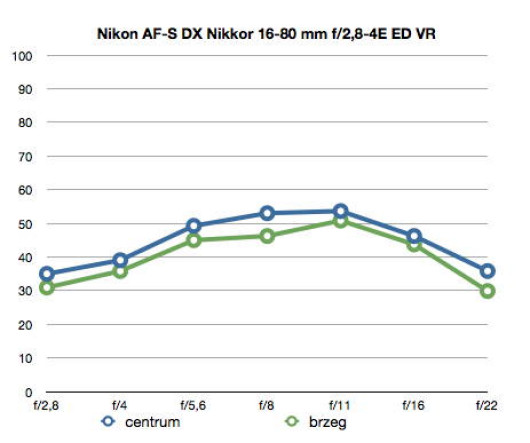

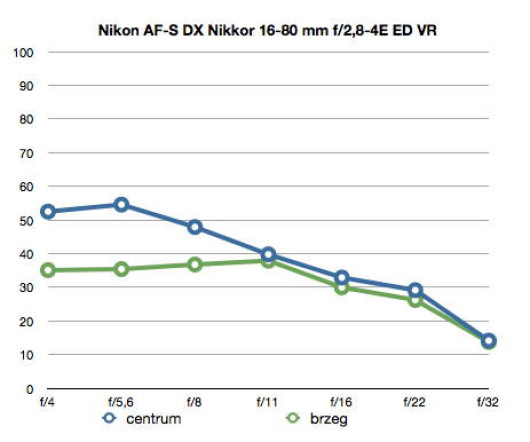

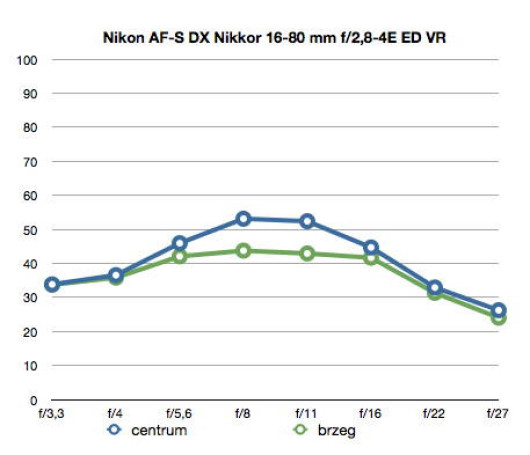

Poniżej - dla porównania - zamieszczamy również wykresy funkcji MTF50 dla obrazów zapisanych w formacie JPEG. Jak możemy zauważyć, wykres będzie posiadać podobną charakterystykę, jednak zdjęcia będą prezentować znacznie wyższą rozdzielczość.

Wykres dotyczy funkcji MTF50 dla zielonego kanału kolorystycznego. Wartości zostały uśrednione do rozmiaru pełnej klatki, tak aby były porównywalne z innymi zestawami.

]> */

]
