Canon TS-E 17mm f/4L - Konstrukcja aparatu

Canon TS-E 17mm f/4L to super-szerokokątny obiektyw Canona z funkcją korekty perspektywy, który skierowany jest do fotografów architektury. Zobaczcie jak to ciekawe szkło wypadło w naszym teście.

Autor: Marcin Grabowiecki

19 Luty 2015

Artykuł na: 9-16 minut

Dodaj ocenę

Spis treści

Konstrukcja aparatu

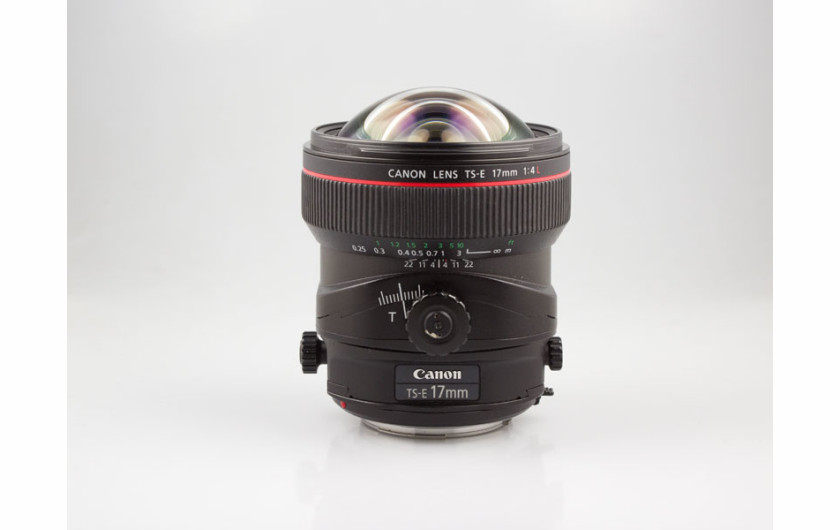

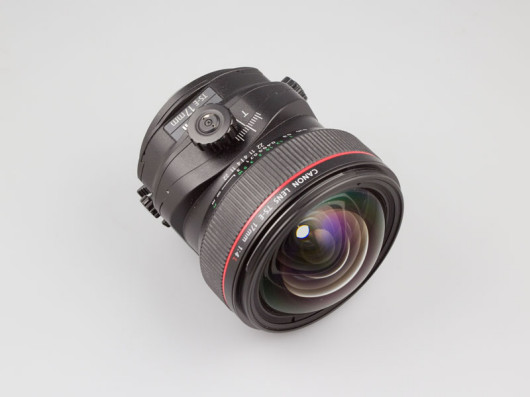

Canon TS-E 17mm f/4L to solidna konstrukcja, w której wykorzystano elementy asferyczne i soczewki niskodyspersyjne. Warto podkreślić również zastosowanie zaookrąglonych listków przesłony oraz powłok Sub Wavelength (SWC). Obiektyw składa się z 18 elementów w 12 grupach i charakteryzuje go brak autofokusa. Wyposażono go w 8-listkową przesłonę.

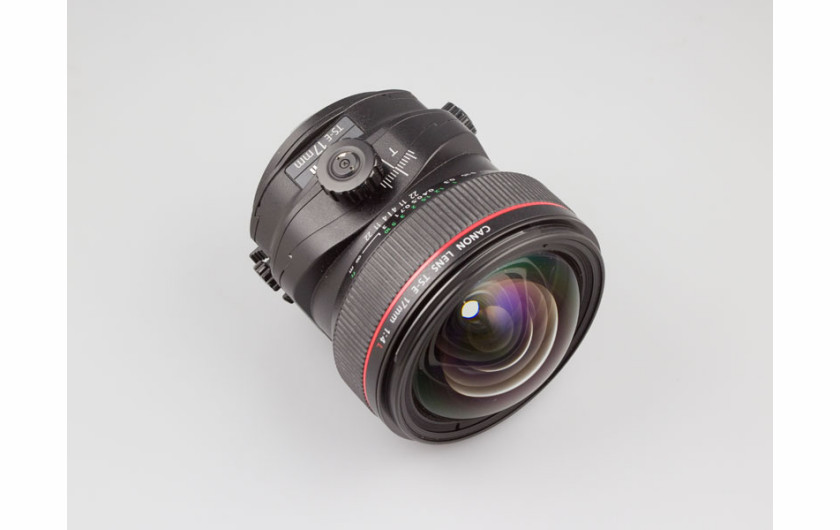

Gumowy, rowkowany pierścień ustawiania ostrości nie jest zbyt szeroki, ale umożliwia swobodne ostrzenie. Tuż przed nim umieszczono skalę odległości, która może być wskazówką podczas ustawiania ostrości.

Zobacz wszystkie zdjęcia (2)

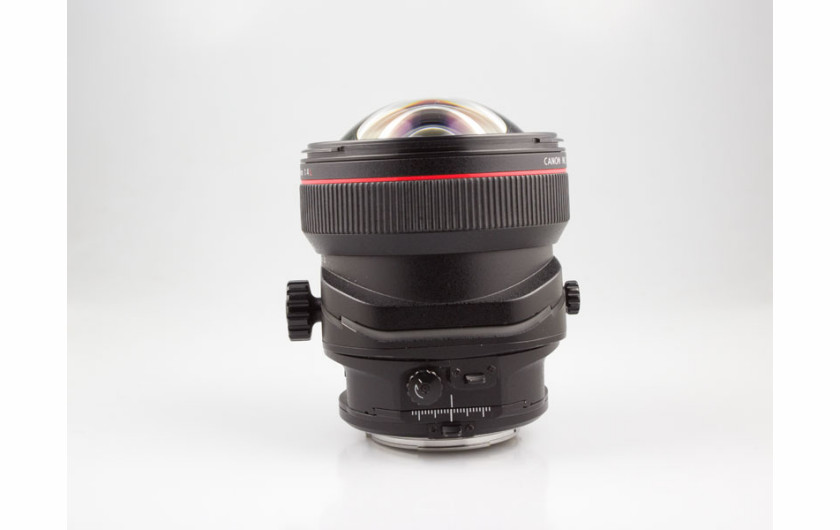

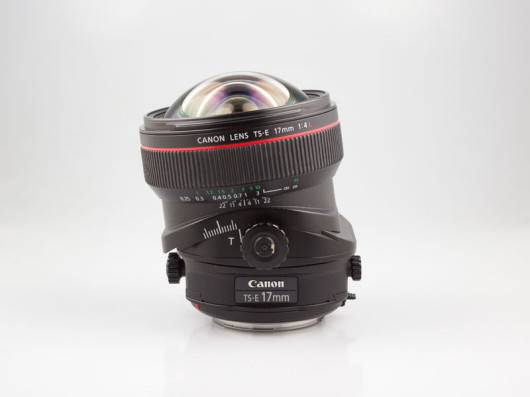

Kluczowym elementem obiektywu są dwa, niezależne mechanizmy umożliwiające przesunięcie i przechylenie obiektywu. Ich obsługa nie powinna nikomu sprawić problemu, chociaż dojście do wprawy w korzystaniu z nich wymaga czasu. Zmiana kąta nachylenia odbywa się za pomocą pokrętła regulacyjnego. Przy “shifcie” jest ono mniejsze niż przy “tilcie”. Oba pokrętła chodzą z wyraźnym oporem. Ich przesunięciu zapobiega blokada, której dokonuje się za pomocą kolejnych gałek (jeszcze mniejszych). Naszym zdaniem mogłyby one być trochę większe, ponieważ przy silnym zablokowaniu trudno je potem ruszyć. Efekt “tilt” można ponadto zablokować za pomocą specjalnego przełącznika. Obrotu w lewo i prawo dokonujemy za pomocą specjalnych dźwigienek, z których korzysta się bardzo wygodnie.

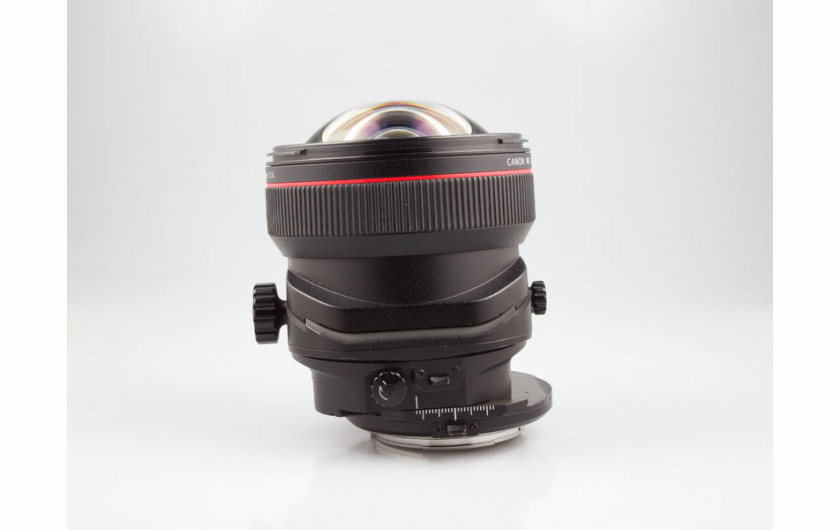

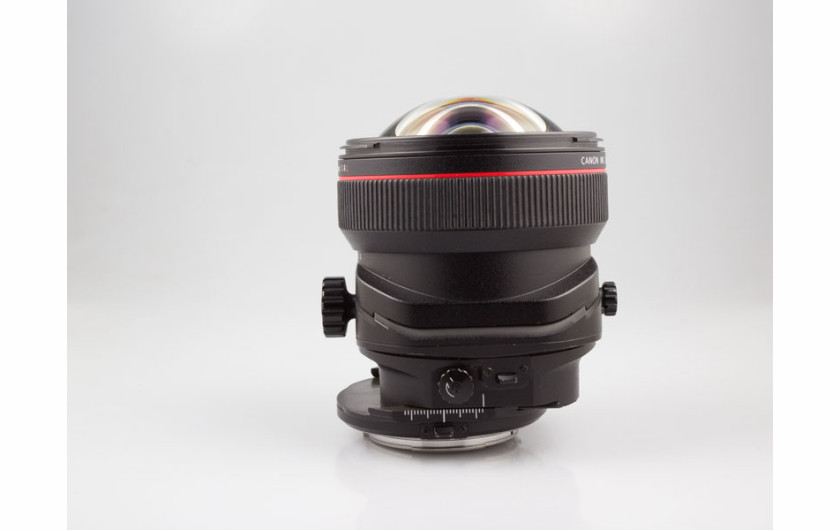

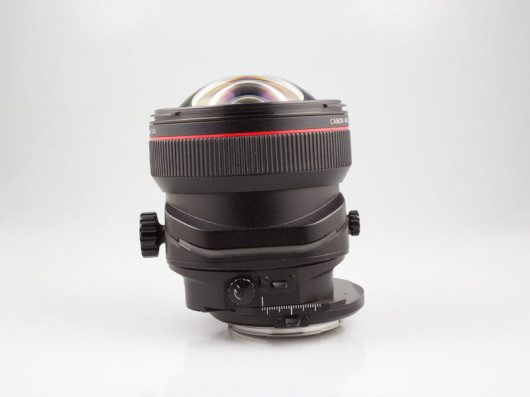

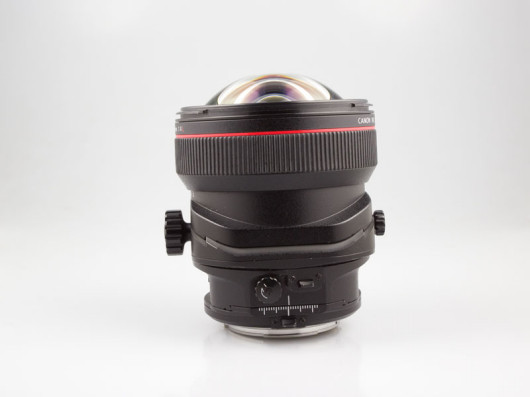

Canon TS-E 17mm f/4L - działanie opcji shift

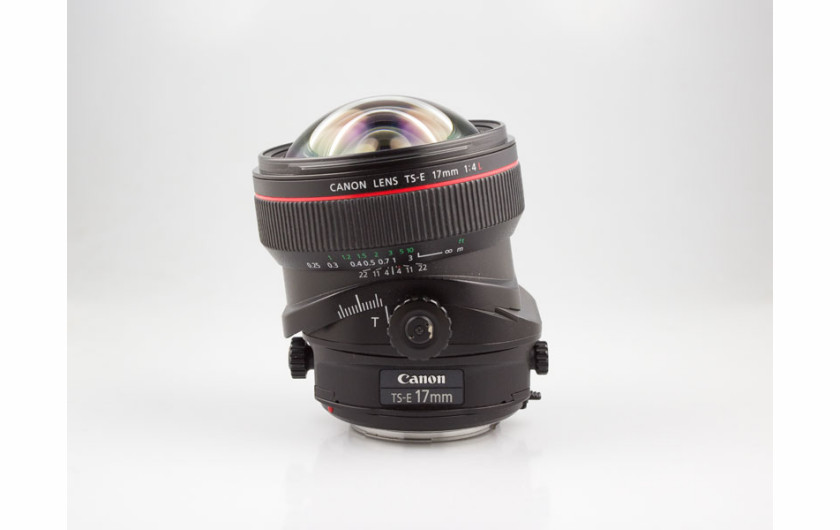

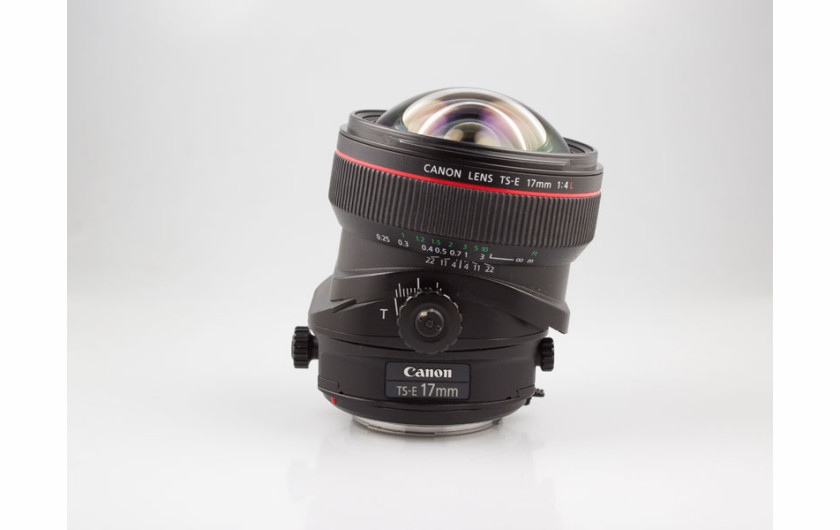

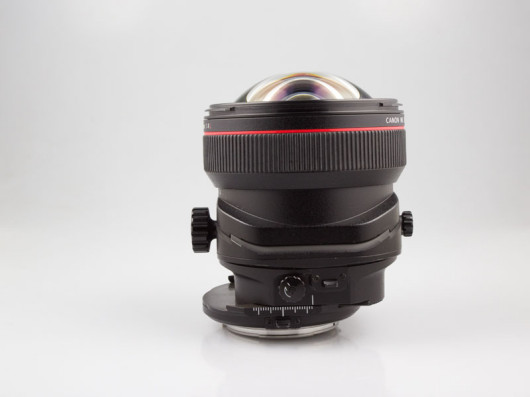

Canon TS-E 17mm f/4L - działanie opcji tilt

Zobacz wszystkie zdjęcia (6)

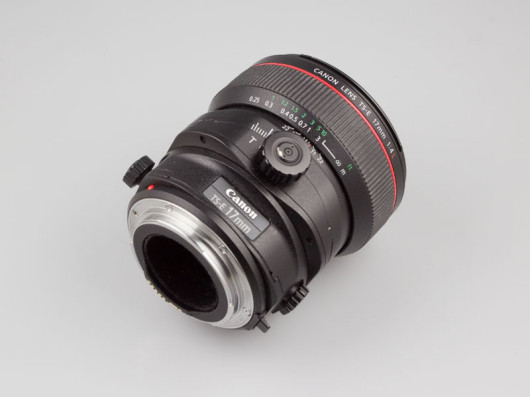

Metalowy bagnet nie jest niestety uszczelniany. Minimalna odległość ostrzenia to 0,25 m. Wymiary obiektywu to 88,9 x 106,9 mm, a waga - 820 g. W zestawie otrzymujemy miękki futerał LP1219.

Film pokazujący sposób działania obiektywu typu “tilt - shift” znajdziecie w teście Samyanga T-S 24mm f/3.5 ED AS UMC.

Działanie opcji “shift” oraz “tilt” pokazywaliśmy w teście obiektywu Canon TS-E 24mm f/3,5L II.
