Jak działa soczewka asferyczna?

Autor: Maciej Luśtyk

23 Wrzesień 2021

Artykuł na: 2-3 minuty

O soczewkach asferycznych słyszycie przy niemal każdej premierze obiektywu. Czy jednak wiecie jak działa? Zobaczcie w jaki sposób wpływa na jakość obrazu i jak jej zastosowanie pozwala omijać problemy, jakie napotykają konstruktorzy

Soczewka sferyczna to podstawowy element większości współczesnych układów optycznych, o którym macie okazję czytać przy niemal każdej nowej premierze obiektywu. Z pewnością słyszeliście, że jej zastosowanie wpływa m.in. na ostrość i pozwala polepszyć jakość dostarczanego obrazu, ale czy kiedykolwiek zastanawialiście się jak dokładnie działa soczewka asferyczna?

Tę kwestię, a także proces tworzenia takich soczewek przybliża nowy filmik i specjalna strona udostępniona przez Canona z okazji 50-lecia opracowania przez firmę soczewki asferycznej (pierwszym obiektywem producenta, wykorzystującym to rozwiazanie był model Canon FD 55 mm f/1.2 AL z 1971 roku).

Nikon Z8 + złoty pakiet Fotoforma Care 12 mies.

15 445 zł

Canon EOS R6 Mark II + Cashback 500 zł + złoty pakiet Fotoforma Care 12 mies.

8 999 zł

Sony A7 III + złoty pakiet Fotoforma Care 12 mies.

5 889 zł

Sony A7 IV + Cashback 1300 zł + złoty pakiet Fotoforma Care 12 mies.

9 989 zł

Panasonic LUMIX S5II + S 50 mm + R 20-60 mm + obiektyw S 85 mm f/1.8 za 1 zł

10 999 zł

Soczewka asferyczna - opis działania

Generalnie podstawową cechą soczewek asferycznych jest to, że ich powierzchnia, w odróżnieniu od tradycyjnych soczewek sferycznych, charakteryzuje się zmienną krzywizną. Pozwala to pozbyć się charakterystycznego dla zwykłych soczewek problemu aberracji sferycznej, czyli tego, że promienie światła przechodzące przez jej różne partie nie są skupiane w jednym miejscu, co na zdjęciach objawia się charakterystycznym rozmyciem. W przypadku soczewek asferycznych, inżynierowie mogą precyzyjnie „zaprojektować” krzywiznę tak, by światło było ogniskowane zawsze w jednym punkcie. Zagadnienie to doskonale obrazują poniższe diagramy.

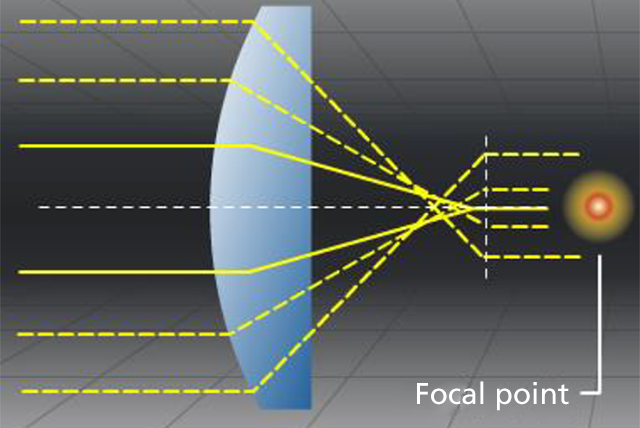

Tradycyjna soczewka

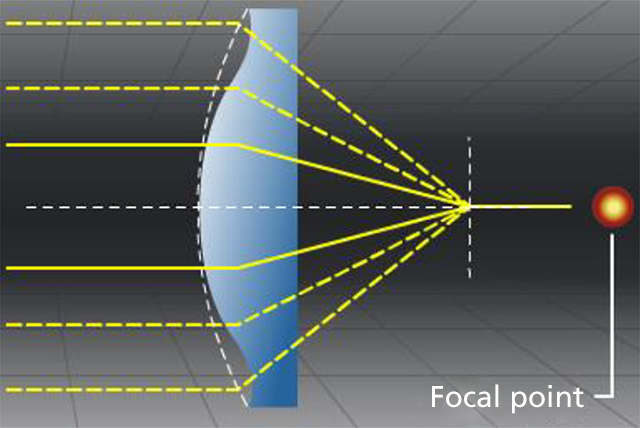

Soczewka asferyczna

Oprócz tego, soczewki asferyczne pozwalają także korygować problem dystorsji. Tutaj jednak finalny efekt jest wynikiem ułożenia soczewki asferycznej względem pozostałych elementów konstrukcji.
