Samsung Series 9 S27B970D - Jakość obrazu

Bez dobrego monitora profesjonalna obróbka zdjęć jest niemożliwa. W naszym teście przyjrzeliśmy się modelowi Samsung Series 9 S27B970D, jednemu z topowych monitorów LED tego producenta. Zapraszamy do lektury.

Autor: Michal Grzegorczyk

15 Kwiecień 2013

Artykuł na: 17-22 minuty

Spis treści

Jakość obrazu

Monitor Samsung Series 9 S27B970D jest wyposażony w matrycę LED typu PLS o rozdzielczości 2560 x 1440 (WQHD), która reprodukuje 16,77 milionów kolorów (8-bitowa głębia i 16-bitowa tablica LUT). Technologia PLS jest rozwinięciem znanego z monitorów fotograficznych standardu IPS. Matryce PLS charakteryzują się jeszcze większymi kątami widzenia oraz nieco większą jasnością. Monitor dociera do użytkownika skalibrowany fabrycznie. Domyślnym trybem wyświetlania, który pojawia się po zrestartowaniu ustawień, jest "Wysoka jasność", z wartością "Kontrast" ustawioną na 75%.

Do mierzenia wszystkich wartości używaliśmy kolorymetru x-rite i1 Display Pro, miernik natężenia oświetlenia Gossen Mavolux 5032b oraz programów HCFR i i1Profiler.

Kąty widzenia

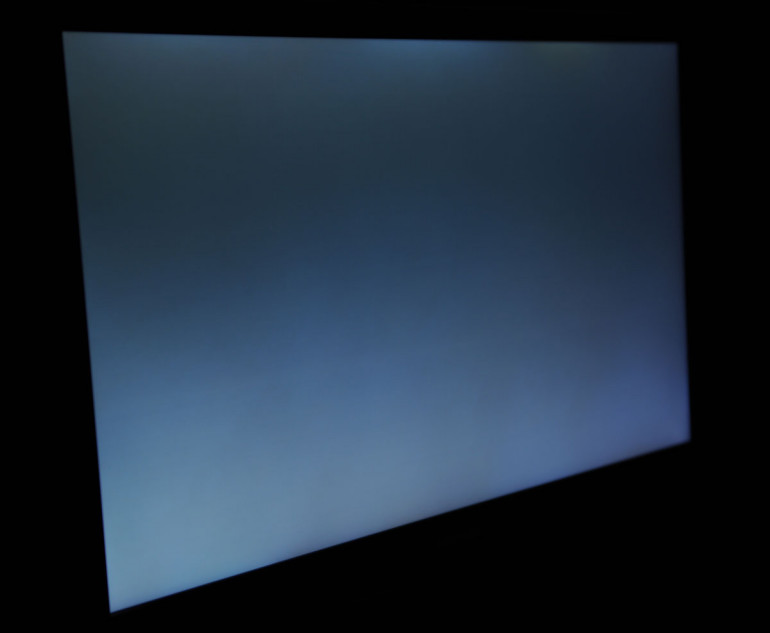

Kąty widzenia uzyskane dzięki matrycy PLS są bardzo dobre i zbliżone do deklarowanych przez producenta 178 stopni. Z naszego pomiaru wynika, że to około 174 stopni. Podobnie jak w wielu panelach typu IPS matryca PLS podczas wyświetlania ciemnego obrazu wytwarza poświatę widoczną gdy patrzymy pod kątem.

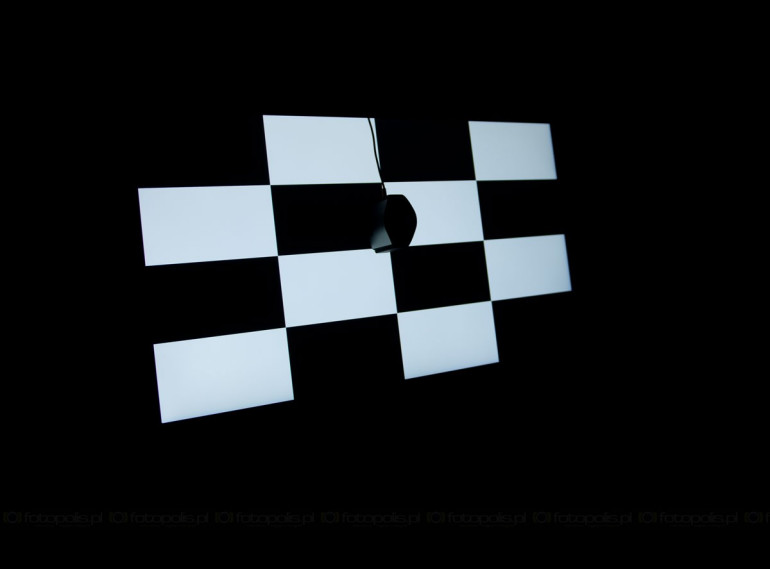

Kontrast

Po zrestartowaniu ustawień monitora urządzenie przechodzi w tryb "Wysoka jasność", parametr "Jasność" ustawia na 100%, a kontrast na 75%. W tym trybie średnia zmierzona wartość kontrastu to 645:1. Po zwiększeniu parametru "Kontrast" do 100% średnia wartość kontrastu wzrasta do wartości około 870:1.

Sprawdziliśmy jak zmienia się kontrast w zależności od ustawionego podświetlenia panelu w OSD monitora. Kolejne wartości to ustawiona wartość podświetlenia, jasność czerni, bieli oraz kontrast:

0 - 0,07 cd/m2 - 42 cd/m2 - 625:1
10 - 0,08 cd/m2 - 52 cd/m2- 626:1
20 - 0,11 cd/m2 - 69 cd/m2 - 630:1
30 - 0,13 cd/m2 - 82 cd/m2 - 633:1
40 - 0,15 cd/m2 - 96 cd/m2 - 634:1
50 - 0,17 cd/m2 - 109 cd/m2 - 633:1
60 - 0,19 cd/m2 - 123 cd/m2 - 634:1
70 - 0,22 cd/m2 - 136 cd/m2 - 635:1
80 - 0,24 cd/m2 - 150 cd/m2 - 637:1
90 - 0,26 cd/m2 - 163 cd/m2 - 639:1
100 - 0,28 cd/m2 - 177 cd/m2 - 639:1

Jak widać kontrast zmienia się nieznacznie, minimalnie rosnąc wraz ze zwiększaniem podświetlenia monitora. Użytkownik, który na przykład często pracuje w nocy nie musi się obawiać, że zmniejszenie podświetlenia znacząco wpłynie na odbiór obrazu.

Jasność i równomierność podświetlenia

Jasność monitora powinna być wystarczająca do większości zastosowań. Po wyzerowaniu ustawień ekran świeci z intensywnością 165-175 cd/m2 (zmierzone w centrum). W trybie standardowym, po zwiększeniu kontrastu do 100%, jasność przekracza deklarowane przez producenta 220 cd/m2 i dochodzi do wartości 225-230 cd/m2. Jeśli ktoś potrzebuje jeszcze intensywniejszego poświetlenia w odwodzie pozostaje tryb "Wysoka jasność", w którym wartość ta dochodzi do 280 cd/m2.

Jak wygląda równomierność podświetlenia? W normie, bez rewelacji. Liczyliśmy, że będzie odrobinę lepiej. Podczas gdy jasność w środku osiąga około 225 cd/m2, wartości w rogach to (od góry, od lewej): 186, 191, 188, 187 cd/m2. Pomiar w około 1/4 odległości od górnej i bocznej krawędzi pokazał wartości: 201, 206, 215, 204 cd/m2.

Temperatura barwowa i Gamma

Monitor Samsung S27B970D oferuje w menu ekranowym możliwość łatwego ustawiania Gammy i temperatury barwowej w zależności od potrzeb i warunków zewnętrznych. To duży plus, pod warunkiem, że każda zmiana w menu pokrywa się z realnym przesunięciem tych wartości na wyświetlanym obrazie. Zaczęliśmy od zmierzenia Gammy na jeszcze nie skalibrowanym monitorze.

Gamma ustawiona na 1.9, zmierzona średnia 1.94

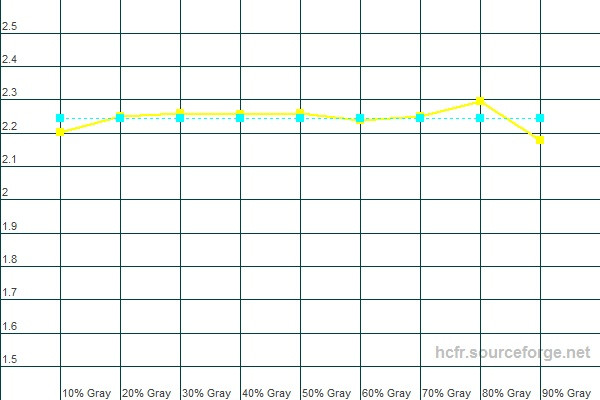

Gamma ustawiona na 2.2, zmierzona średnia 2.24

Gamma ustawiona na 2.4, zmierzona średnia 2.45

Jak widać, wykres wędruje w pionie w zależności od tego tego, co ustawimy w menu. Przesunięcie (również w pozostałych próbach, nie przedstawionych na powyższych wykresach) jest równe i waha się w zakresie +/- 0,01. A tak prezentują się wykresy temperatury barwowej:

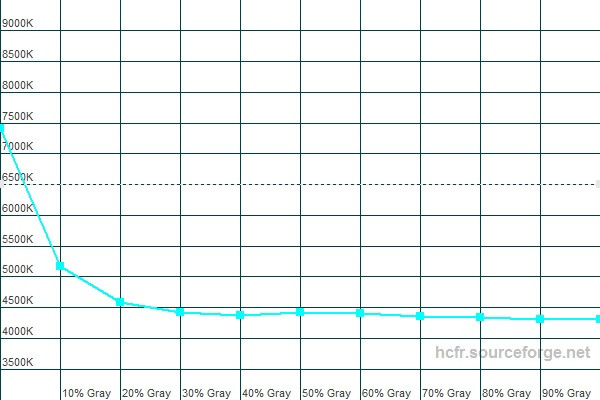

temperatura barwowa ustawiona na 4000K

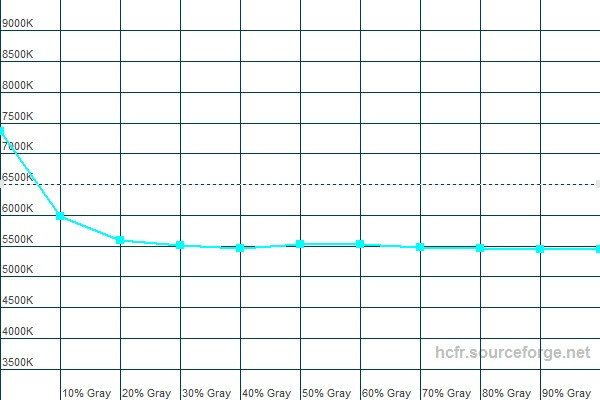

temperatura barwowa ustawiona na 5000K

temperatura barwowa ustawiona na 6000K

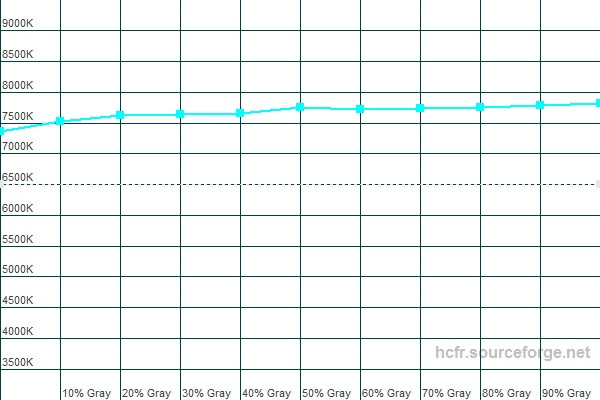

temperatura barwowa ustawiona na 7000K

Jak widać, temperatura barwowa wyświetlanego obrazu wymaga skorygowania (realne wartości były o około 500 Kelwinów wyższe od zdefiniowanych w OSD), ale monitor bardzo dobrze reagował na zmianę tego parametru w menu. Oto trzy przykładowe próby oo skalibrowaniu:

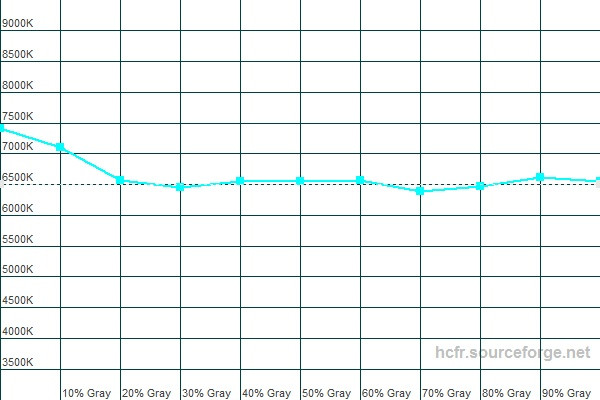

temperatura barwowa "domyślna" (6500K) po skalibrowaniu monitora

temperatura barwowa ustawiona na 5000K, po skalibrowaniu

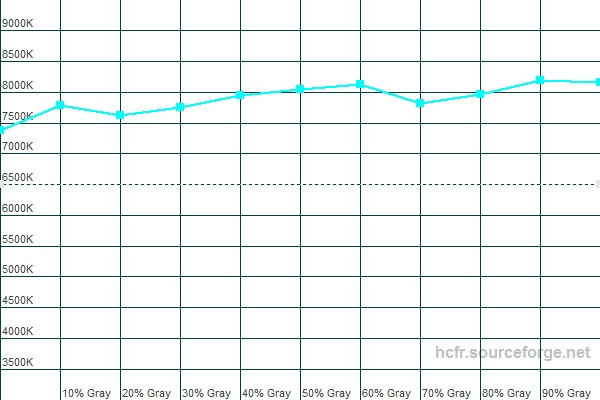

temperatura barwowa ustawiona na 8000K, po skalibrowaniu

Każdy fotograf pracujący z obrazem w warunkach zmiennego oświetlenia zewnętrznego (oświetlenie sztuczne, dzień pochmurny) wie, jak przydatna może być możliwość precyzyjnego ustawienia temperatury barwowej obrazu wyświetlanego na monitorze. Po skalibrowaniu Samsung S27B970D radzi sobie z tym zadaniem bardzo dobrze.
